Montage des butons et assemblage au faîtage en construction métallique

SOMMAIRE

  1. A ne pas confondre avec la notion de butonnage
  2. Mise en place des stabilités : contreventements entre portiques
  3. Mise en place des butons : montage et assemblage au faîtage

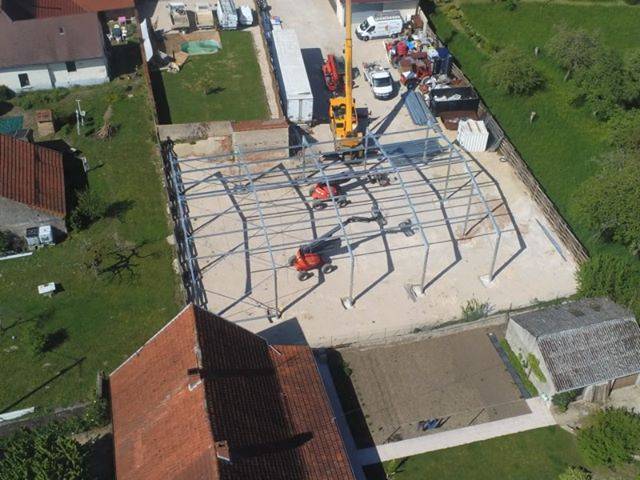

Un buton est un élément indispensable dans une charpente métallique. Il fait partie intégrante du contreventement de la structure : ils participent à la rigidité globale de la charpente en transmettant les efforts. Chez batimentsmoinschers.com, les butons correspondent aux pièces de stabilité en construction métallique (repère BU sur votre principe de montage). Il complète le rôle des croix de contreventements et participe à la rigidité globale de la structure.


montage-des-butons-charpente-metallique

A ne pas confondre avec la notion de butonnage

Selon les entreprises, le mot butonnage peut aussi désigner le soutènement temporaire d’une paroi en fouilles, avec butonnage hydraulique, parfois lié au coffrage et au béton, sur une simple tranchée aux fouilles urbaines ou des excavations valable excavations de petites dimensions. Dans votre cas, on parle bien de butons de charpente, dédiés à la stabilité du bâtiment.

Mise en place des stabilités : contreventements entre portiques

L’installation d’une croix de contreventement se fait en même temps que le montage des deux premiers portiques. Elles servent à « verrouiller » la géométrie du bâtiment en kit et vous permet de continuer le montage en toute sécurité. Les extrémités des croix de contreventement viennent se fixer sur des équerres qui sont-elles reprises sur les poteaux et traverses. Une fois les fixations en place, on installe les croix pour que le cadre soit stable, puis on serre progressivement pour maintenir l’équerrage sans « forcer » la structure.
Le montage des croix de contreventement est une étape obligatoire, le non-respect de leurs installations peut entraîner des conséquences graves comme l’effondrement de votre bâtiment.
Vous souhaitez laisser un passage libre sans croix ? Chez batimentsmoinschers.com, nous pouvons vous proposer de remplacer une croix de contreventement par un portique de stabilité afin de libérer du passage supplémentaire.

Chaque projet est unique

Des milliers de combinaisons de bâtiments possibles !

Avec notre configurateur de devis, concevez votre bâtiment idéal et obtenez une estimation de prix HT !

  • Paiements HT pour les professionnels
  • Le meilleur rapport qualité/prix du marché
  • Un accompagnement continu
Demandez votre devis gratuit

+33 3 39 38 08 08

Mise en place des butons : montage et assemblage au faîtage

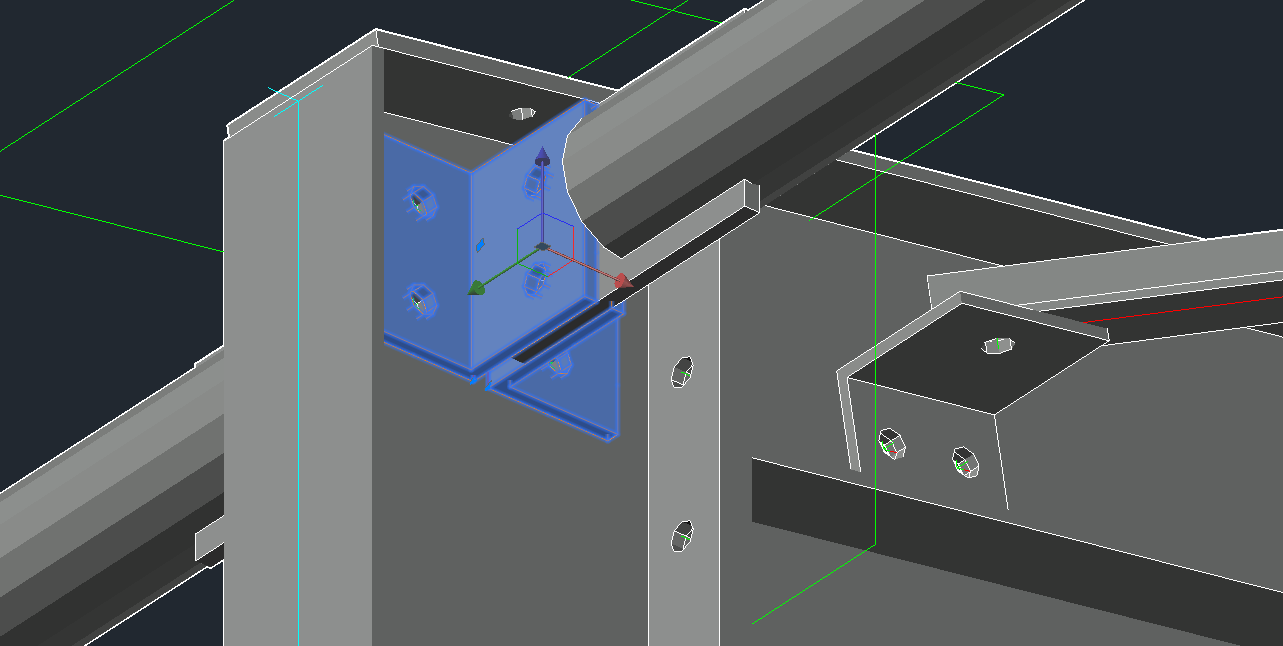

Après cette stabilisation initiale, on passe au montage des butons. Dans un bâtiment en kit, les butons correspondent aux éléments de stabilité qui complètent les contreventements et sécurisent l’ossature au fur et à mesure du montage. Ils relient les portiques entre eux et se montent à la suite à l’aide d’équerres (au même titre que les croix de contreventement).
butons-assemblage-equerre

Les butons se positionnent selon les repères de la notice, avec une attention particulière à l’axe, à la longueur utile et au contact des appuis.

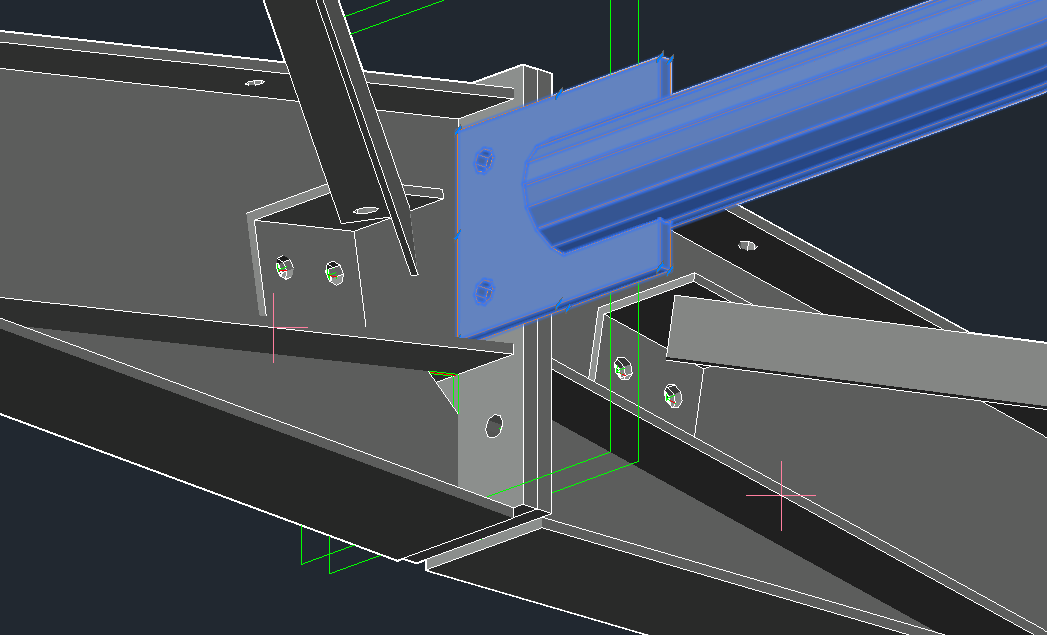

Enfin, l’assemblage au faîtage vient finaliser la continuité de la charpente en partie haute. Le buton au faîtage vient directement se boulonner aux attaches sans utiliser d’équerres. Il vous faudra retirer deux vis de l’attache pour venir l’installer et les revisser ensemble.


boulonnage-butons-charpente-metallique

On contrôle ensuite l’alignement des différents éléments entre eux avant le serrage complet de la boulonnerie, ce qui permet de passer à la suite du montage (ossature secondaire).
