Pré scellement : définition, fabrication et composition

Le pré-scellement est une méthode d’ancrage utilisée pour les charpentes métalliques permettant de fixer les structures métalliques importantes d’un bâtiment. Les pré-scellement jouent un rôle essentiel du fait qu’ils servent de point d’appui aux poteaux de l’ossature métallique.

Pour implanter votre bâtiment en kit, si vous choisissez la méthode encastrée, vous devrez réaliser des pré-scellements. Les pré-scellements sont des tiges filetées sortant de votre massif béton et maintenus à l’aide d’une platine pour garder en place le tout lors du coulage et de la prise du béton. Chez batimentsmoinschers.com, nous envoyons un détail du gabarit pour réaliser votre platine. Il existe également un type de pose articulé (avec des chevilles d’ancrage) qui ne nécessite pas de pré-scellements (à vérifier avant de passer commande). Voyons ensemble en détail la méthode de fabrication des pré-scellements ainsi que les étapes à suivre de ce type de pose.

Les pré-scellements sont réalisés en acier et calculés en fonction des charges, de la portée du bâtiment et de la nature du sol. Dans les fondations en béton sont coulées les tiges d’ancrage et les platines pré-scellées en acier qui vont servir de point d’appui aux différents poteaux de la charpente métallique. Attention à bien vérifier la position des pré-scellements en utilisant votre plan d’implantation.

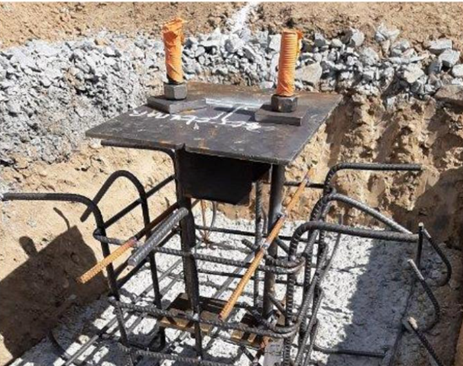

Un pré-scellement comprend des tiges filetées, une platine d’alignement, ainsi que des écrous et rondelles pour assurer la fixation. Vous trouverez également du ferraillage autour des tiges d’ancrage qui seront noyées dans la fondation en béton.

Vous pouvez réaliser un scellement chimique, mais il vous faudra vous rapprocher d’un fournisseur de scellements chimiques qui pourra vous confirmer le remplacement du pré-scellement par cette solution. Le fournisseur pourra également vous conseiller sur le choix des chevilles chimiques.

Commencer par réaliser vos platines de pré-scellement selon les descentes de charges et selon le niveau d’implantation. Important : les platines ne sont pas incluses dans votre kit. Positionnez ensuite vos platines et les tiges à l’aide du plan d’implantation et placez le ferraillage. Vous pouvez alors couler le béton pour sceller vos tiges d’ancrage. Boulonnez votre premier poteau grâce aux tiges d’ancrage et si votre bâtiment est implanté au niveau -0.400m, il faudra combler avec soit du béton, soit un autre remblai jusqu’au niveau 0. Les bâtiments sont prévus pour être encastrés au niveau -40 pour enterrer les pieds et ainsi avoir un rendu esthétique. De plus, si vous avez du bardage, ce sera également plus esthétique et vous n’aurez pas besoin de découper votre habillage et cela n’impactera son étanchéité.
